P8000 步进驱动器

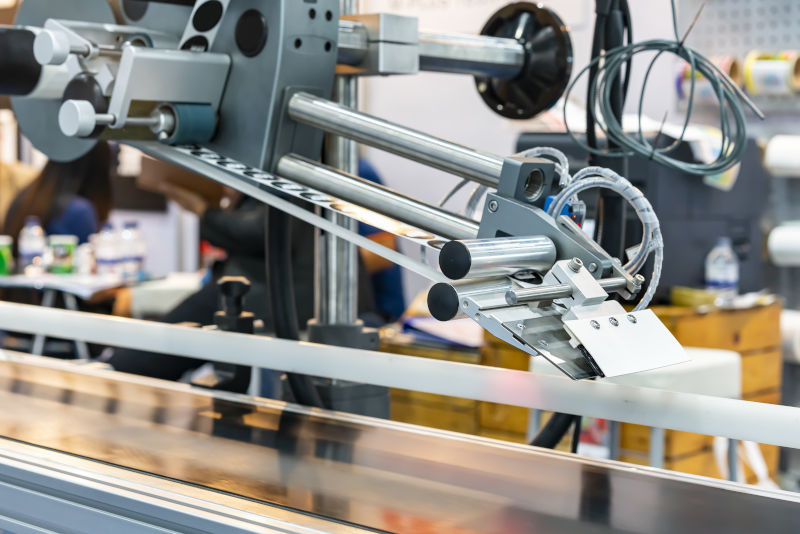

P8000 步进驱动器系列是高控全新的旗舰级步进驱动器平台。这些驱动器提供广泛的输出电流范围以及多种功能，可帮助我们的客户更好地使用广泛的高控步进电机产品组合。对于贴标机、分度机、CNC 机、包装机、泵以及其他要求低速、点对点运动控制的额定负载应用，这是一个理想的解决方案。这种驱动器目前可用于交流与直流操作，旨在为双相混合步进电机供电。
产品全球有售
全新 P8000 系列功能更强大
- 在整个速度范围内运动平稳。P8000 系列步进驱动器采用先进的控制算法，可优化通向电机相位的输出电流，无论是完整步进还是微步进，均可在全速范围内实现平稳安静的运动控制。
- 全球可用性和支持 P8000 系列步进驱动器由高控客户服务团队提供全面的专业技术支持，从电机和驱动器的选择和选型，到协助安装和故障排除，一应俱全。 所有驱动器均通过了 CE、RoHS 和 REACH 认证。此外，P80360 驱动器还拥有 UL 认证。
- 快速设置高控电机 凭借 Kollmorgen Space 和 Kollmorgen Studio 中的电机向导功能，使用高控电机的 P80360 用户能够更快地运行机器。 借助这些功能，仅需输入初始配置速度和加速次数，即可启动您的系统。 P80630-SDN 的电机相位电流、空载电流减少和步进分辨率（高达 1/128 微步进）均可通过拨码开关进行设置，无需编程
P80630-SDN
- 出色的功率与尺寸比。与 6410 驱动器相比，全新 P80630-SDN 的输出电流增强了10%，封装尺寸缩小了60%。
P80360 系列
- 通过闭环位置控制，大幅减少错误的发生。 使用增量编码器时，P80360 驱动器拥有闭环位置控制功能。 可使用户主动追踪并纠正位置错误，大幅减少废料和设备损坏的潜在风险。
- 全面可编程性，解决运动控制难题。P80360-R4E 驱动器借助Kollmorgen Space 软件，可提供编程功能，为简单的点对点运动以及复杂的联动运动创建控制序列。 此软件的通用性与多功能性，让用户无需外部 PLC 或分度器即可实现单轴运动控制，降低了系统的总体成本。
- 支持 EtherCAT。 P80360-ECE 驱动器具有 EtherCAT 通信接口，支持循环同步位置 (CSP)、循环同步速度 (CSV)、轨迹位置、轨迹速度和各种标零模式。 借助此新增的产品组合，用户现在可将 P80360 步进驱动器集成到现有的 EtherCAT 生态系统中，进而实现实时控制，提高产量和机器性能
特点
- P80630-SDN:
- 单相 24-75VDC 电源输入
- 双极斩波驱动器，具备出色的电流调节和低纹波电流
- 常规步进方向接口。由用户提供的脉冲序列使电机旋转
- 用于步进、方向 (CW/CCW) 和使能的专用输入
- 拨码开关可选择设置。无需编程！
- 怠速电流减少，可减少电机在驻留期间或保持负载时的发热
- 微步进分辨率达 25,600 步/转
- 电机相电流达 5.5 Arms/相，可与多种高控电机配套使用
- 故障防护：
- 热保护（过热）
- 电流过高
- 母线电压过高/过低
- 短路（相到相或相到地）
- CE、RoHS 和 REACH 认证
- P80360 驱动器：
- 需要 100-240VAC 单相式电源输入。
- 双 STO 通道 (SIL3/PLe)。
- 驱动器运行必须采用 24VDC 电源。
- （-ECE 版本）使用符合 DS402 标准的 CANOpen over EtherCAT (CoE) 的 EtherCAT 从属驱动器
- 可选择 Kollmorgen Studio 软件（可在软件标签页免费下载）进行电机设置、参数化和调试。 此外，还可以使用 EtherCAT Master。
- （-R4E 版本）配有板载 Modbus RS485 RTU 的可编程驱动器
- 使用 Kollmorgen Space 软件（可在软件标签页免费下载）进行电机设置、参数化和编程
- 4 数字输入 — 用户编程
- 5-24V，PNP/NPN/线路驱动器
- 3 数字输出 — 用户编程
- 24V PNP
- 微步进分辨率达 51,200 步/转
- 电机相电流达 3.0 Arms/相
- 支持闭环位置控制
- 仅限 5V AB(Z) 增量编码器
- 支持开环失速检测，无需编码器
- 故障防护：
- 热保护（过热）
- 电流过高
- 母线电压过高/过低
- 短路（相到相或相到地）
- UL、CE、RoHS 和 REACH 认证
规格
| 规格 | 单位 | P80630-SDN | P80360-R4E | P80360-ECE |
|---|---|---|---|---|
| 输入电压范围 | V | 24 - 75 VDC | 100-240 VAC，单相 | 100-240 VAC，单相 |
| 连续电流 | Arms（峰值） | 1.7 - 5.5 (2.4 - 7.8) | 高达 3.0 (4.2) | 高达 3.0 (4.2) |
| 数字输入 | - | 3（步进、方向、使能） | 4（用户编程） | 4（用户编程） |
| 数字输出 | - | 1（故障） | 3（用户编程） | 3（用户编程） |
| 控制模式 | - | 步进和方向 (CW/CCW) | 可通过 Kollmorgen Space 软件进行编程 | EtherCAT 从属设备 |
| 现场总线产品 | - | 无（开环） | 板载 Modbus RS485 RTU | EtherCAT DS402 |
| 步进分辨率 | - | 全步至 1/128（200 至 25600 步/转） | 全步至 1/256（51200 步/转） | 全步至 1/256（51200 步/转） |
| 反馈支持 | - | 无（开环） | 是（支持闭环位置控制），使用 5V ABZ 增量编码器 | 是（支持闭环位置控制），使用 5V ABZ 增量编码器 |
| 包装大小 | mm, WxDxH | 26 x 75.5 x 108（不含连接器） | 50 x 139 x 181（不含连接器） | 50 x 139 x 181（不含连接器）50 x 139 x 181 (without connectors) |
| 重量 | g | 200 | 800 | 800 |
| 工作温度 | ℃ | 5-40 | 5-50 | 5-50 |
| 最大底盘温度 | ℃ | 70 | 70 | 70 |
| 无功电流减少 | - | 可设置，50% 或 90% | 可设置，0 到 100% | 可设置，0 到 100% |
| 连接器 | - | 螺丝端子 | 螺丝端子 | 螺丝端子Screw Terminal |
